Система обогрева площадок Stopice (антиобледенительная система)

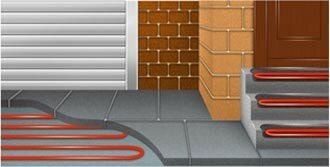

Система обогрева Stopice представляет собой кабельную антиобледенительную систему, в основе которой - нагревательный мат. Он предотвращает образование наледи, способствует удалению слоя снега и льда на открытых площадях, лестницах, дорогах и т.д.

Три шага к комфорту:

1. Расчет необходимой площади обогрева
2. Выбор мата (или нескольких)
3. Покупка комплекта Stopice.

Вы живете в загородном доме или у вас есть собственный бизнес?

Система Stopice:

• Расширяет зону комфорта;
• Избавляет от скоплений снега и льда на площадках, ступенях, дорожках, пандусах;
• Обеспечит большую привлекательность для Вашего бизнеса;
• Защитит посетителей от травм;
• Сократит затраты на ручную расчистку входной зоны в зимнее время.

Описание антиобледенительной системы

Нагревательный мат - нагревательная секция из экранированного двухжильного нагревательного кабеля, которая закрепляется на полимерной сетке. В нагревательном мате есть монтажный конец (установочный провод) и заводской соединительной и концевой муфтой.

Соединительная муфта совмещает в себе нагревательную жилу и экран, которые надежно соединяются с проводами монтажного конца. Он предназначен для того, чтобы подключать мат к терморегулятору и защитному заземлению. Концевая - соединение и защита нагревательных жил.

Нагревательные маты конструируются, изготавливаются и испытываются в соответствии со стандартами Международной Электротехнической Комиссии (МЭК). Использование миниатюрного экранированного нагревательного кабеля с линейной мощностью ~ 40 Вт/м обеспечивает высокую надежность.

Фторопластовая изоляция кабеля выдерживает высокие температуры. Кабель фиксируется на полимерной сетке с постоянным шагом. 1 кв.м. нагревательного мата выделяет ~ 300 Вт/м2 удельной мощности, что способствует быстрому равномерному прогреву поверхности и исключает скапливание снега и льда.

Поскольку кабель фиксируется на сетке, нет необходимости подбирать шаг раскладки - это исключает повреждения при монтаже. Нагревательный мат универсален, он может применяться на любых поверхностях.

Преимущества:

• Защита пешеходных участков и проезжей части от снега и наледи;
• Экономия средств и времени.

Мат соответствует форме обогреваемого участка!

Технические характеристики антиобледенительной системы:

• U=220 В
• Диаметр нагревательного кабеля: 6-7 мм
• Удельная мощность мата: ~320 Вт/м2*

* В российских климатических условиях в зависимости от специфики обогреваемой поверхности рекомендуемая удельная мощность для наружного обогрева находится в пределах 250–350 Вт/м2.

Терморегулирующая аппаратура для антиобледенительной системы

Терморегулятор RoomStat 140 сделает работу нагревательного мата более экономной. Он контролирует работу антиобеденительной системы, так как подает напряжение только тогда, когда температура на поверхности не более +5oС (при такой температуре не скапливаются наледь и осадки).

Терморегулятор RoomStat 140

Терморегулятор управляет уличной антиобледенительной системой малой мощности, используется для обогрева поверхностей.

Включает в себя нагревательные маты и кабельные сети.

Работает в диапазоне температур от +5^o до -15^oС, так как при такой температуре велика вероятность образования наледи.

Информация поступает от одного датчика температуры воздуха, который устанавливается на улице в том месте, где на него не будут попадать прямые солнечные лучи. Если температура ниже +5^oС, обогрев включается автоматически, выключается при -15^oС.

При повороте ручки терморегулятора вы изменяете нижнюю границу температуры: крайнее левое положение соответствует -15^oC, крайне правое - 0^oC.

Терморегулятор RoomStat 190

RoomStat 190 (повторитель-реле) расширяет возможные площади системы обогрева поверхности, распределяя и увеличивая максимальную силовую нагрузку системы обогрева. Повторитель, получением управляющего сигнала, увеличивает нагрузку на терморегулятор, что увеличивает мощность всей системы обогрева.

Регулятор температуры РТ-330

Терморегулятор PT 330 управляет антиобледенительной системой кровли и открытых площадок. Главным блоком управления контролируется температура воздуха. Напряжение подается при температуре от -15 до +5°C.

Если температура находится в данном диапазоне, то терморегулятор коммутирует встроенное реле (нагрузка до 3 кВт) или управляемые пускатели, иначе контакт реле может разомкнуться. Если мощность системы выше возможностей встроенного реле 3 кВт (обогрев больших площадей), то подключается дополнительное реле, которое рассчитано на большую мощность.

Прибор крепится в шкаф управления на DIN-рейку.

Подключение нагревательного мата к терморегулятору:

Чтобы правильно подключить мат МНТ, обратите внимание на конструкцию монтажного конца: провода монтажных концов (белая и синяя изоляция) соединяются с нагревательной жилой кабеля, которые подключены к терморегулятору; провод с желто-зеленой изоляцией соединяется с экранирующей оплеткой - его нужно соединить с заземляющим контуром задания (в исключительных случаях, если отсутствует заземление - к нулевому проводу).

Нагревательные маты подтверждены сертификатами: санитарно-эпидемиологическими и соответствия.

Рекомендации по монтажу

1. Уложить нагревательный мат на поверхность, которая заранее подготовлена, закрепить;
2. Вывести монтажный конец к месту, где располагается терморегулятор;
3. Залить нагревательный мат плиточным раствором для наружного применения. Слой не менее 15 мм, дать ему высохнуть;
4. Проверить отсутствие повреждений мата;
5. Подключить терморегулятор, датчик температуры, нагревательный мат, силовые провода;
6. Уложить покрытие на обогреваемую поверхность.
